1、液压传动系统的工作原理

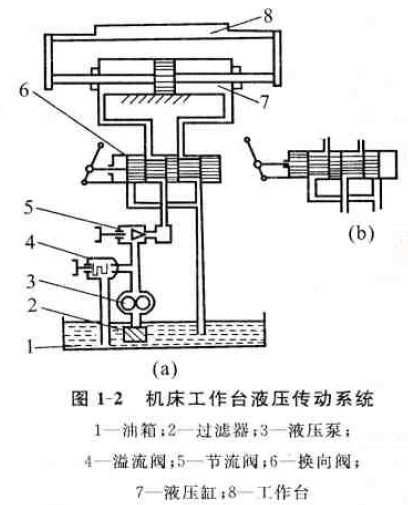

图1-2所示为一台简化的机床工作台液压传动系统，从图中可以进一歩了解一般液压传动系统的基本功能和组成情况。
在图1-2（a）中，把换向阀手把扳到右端位置，液压泵山电动机〔图中未画出）带动旋转，油箱中的油通过过滤器2过滤后被吸人液压泵3，通过液压泵3向系统输送髙压液体，髙压液体通过节流阀5控制流量后冉通过换向阀6的通道进人液压缸7的左腔，推动活塞连同工作台8向右移动，同时，液压泵排出的高压液体通过节流阀5控制流量后剩余的液体通过溢流阀4排回油箱1。液压缸7的右腔中的液体通过换向阀6的通道流回油箱1中。
如果把换向阀手把扳到左端位置，使换向阀处于图1-2(b)所示的状态，通过液压泵3向系统输送高压液体.高压液1本通过节流阀控制流量后再通过换向阀6的通迫-进人液压缸7的右腔，推动活塞连同工作醒排出的髙膽逋过节流阀5控制流量后剩余的液体通过溢流阀4排回油1.液压缸7的左腔中的液体通过换向阀6的通道流回油箱1中。
工作台的移动速度巾节流阀来调节，系统的压力是由溢流阀来调定的。
2、液压传动系统的组成
液压传动系统由动力元件、执行元件、控制元件、辅助元件和工作介质五部分组成。
动力元件的功能是将原动机输人的机械能转变为液体的压力能，输人到系统中。动力元件一般为液压泵。
执行元件的功能是将液体的压力能转变为机械能.带动工作机构工作，执行元件一般为作回转运动的液压马达、作往复直线运动和摆动的液压缸。
控制元件的功能是控制和调节液压系统中流体的压力、流量和流动方向，以保证工作机构完成要求的动作，控制元件一般为各种阀类元件。
辅助元件的功能是保证液压系统正常工作，如油箱、油管、冷却器、过滤器、油雾器、蓄能器和消声器等。
工作介质是传递能量和动力的载体，工作介质还有润滑作用，工作介质一般为液压油。
3、液压传动系统的符号
液压传动系统的图形表示可采用结构原遒图和职能符号图两种方式。在图1-2中，组成液压系统的各元件是用结构式图形绘制的，这种图形称为结构原理图，在工程实际中，除某些特殊情况外，一般都用简单的职能符号图来绘制系统原理图，故结构原理图应用较少。

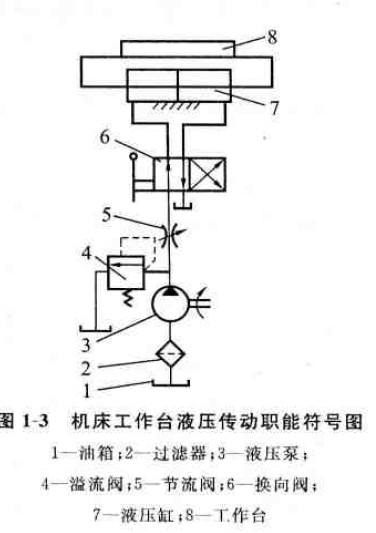

在液压传动系统中，只表示元件的功能，不表示元件的结构和安装位置的图形符号称为职能符号，因此凡是相同功能的液压元件均可用相同职能符号表示。对图1々所示的液压传动系统，其系统原理图如果用同家标准GB/T786.1—1993所规定的液压图形符号绘制时，液力偶合器如图1-3所示。学习时应注意，图形符号只表示元件的功能、操作（控制）方法及外部连接口，不表示元件的具体结构和参数，也不表示连接口的实际位置和安装位置，图形符号均以元件的静止状态或零位画出，并水平或垂直绘制，不能倾斜。
4、液压传动系统参数
液压传动系统是以压力来传递动力的，压力和流量是液^传动的两个重耍参数。
压力是指液压泵出口的液压力，系统压力用P表示，其单位是Mpa或Pa其换算关系是
流量是指单位时间内流过的液休体积，流量用q表示，其单位是m3/s"，工程中、液压传动常用作为单位,其换算关系是
液压传动有两个重要特性：系统压力大小取决于外负载，与流量无关，压力随着外负载的变化而变化；工作机构的运动速度取决于流量.与压力无关（不考虑泄漏），液力偶合器速度随着流量的变化而变化。
—般可以通过液压千斤顶图1-1来理解上述两个特性。由于压力是在密封容积内挤压产生的，当重物（外负载）8较重时，对液体的挤压就大，需要推动大活塞7和重物8上升的作用力就大，则系统的压力就大；反之，当重物（外负载）8较轻时，对液体的挤压就小，需要推动大活塞7和重物8上升的作用力就小，则系统的压力就小。当小缸体3在单位时间内输送给大缸体6的液体流量（体积）大时，大活塞7和重物8上升的速度就快；反之，当小缸体3在单位吋间内输送给大缸体6的液体流量（体积）小时，大活塞7和重物8上升的速度就慢。
